Produktbeschreibung

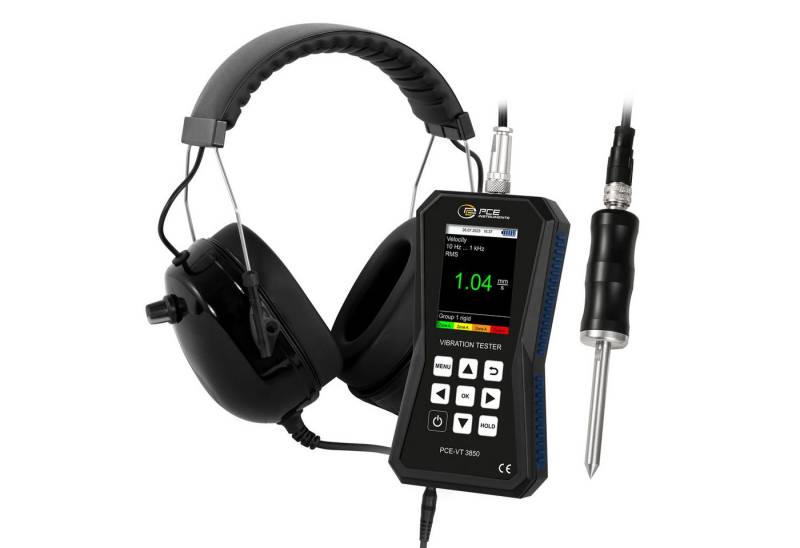

Das Vibrationsmessgerät ist der ideale Begleiter für die Überprüfung von vibrierenden Teilen, Maschinen und Anlagen. Mit dem externen Schwingungssensor bei dem Vibrationsmessgerät kann der Schwingweg bis 3,9 mm, die Schwinggeschwindigkeit bis 399,9 mm/s und die Schwingbeschleunigung bis 399,9 m/s² bestimmt werden. Als Messparameter stehen bei dem Vibrationsmessgerät RMS, Spitze, Spitze-Spitze und Scheitelfaktor zur Verfügung. Eine weitere Funktion vom Vibrationsmessgerät ist die automatische Bewertung nach ISO 10816-3. Demnach kann das Vibrationsmessgerät den aktuellen Schwingzustand einer Maschine über eine Gut-Schlecht-Bewertung bestimmen. Dadurch findet das Vibrationsmessgerät seine Anwendung zum Beispiel bei Reparatur- und Wartungsarbeiten an Maschinen. Der verbaute LiPo Akku mit einer Kapazität von 2500 mAh ist eine Akkulaufzeit von bis zu 20 Stunden möglich. Über die Micro-USB Schnittstelle bei dem Vibrationsmessgerät kann der LiPo Akku wiederaufgeladen werden.

Um die Messwerte weiter zu verarbeiten, können diese auf dem Vibrationsmessgerät direkt abgespeichert werden. Dazu steht ein interner Speicher zur Verfügung. Dabei können die Messwerte manuell als auch automatisch vom Vibrationsmessgerät gespeichert werden. Nach einer Messung können die aufgenommenen Messwerte über einen PC ausgelesen werten. Mit der Software zum Vibrationsmessgerät können nun die Messdaten anhand der grafischen Darstellung und tabellarischen Auflistung analysiert werden. Die Messdaten können zur Weiterverarbeitung als CSV-Datei exportiert werden. Sofern ein Firmware-Update für das Vibrationsmessgerät zur Verfügung steht, kann dies auch direkt über die Software durchgeführt werden.


technische Details:

Messbereich Beschleunigung 0,0 ... 399,9 m/s²
Auflösung 0,1 m/s²
Genauigkeit @, 160 Hz ±2 %
Frequenzbereich 10 Hz ... 10 kHz, 1 kHz ... 10 kHz

Messbereich Geschwindigkeit 0,00 ... 399,9 mm/s
Auflösung 0,1 mm/s
Genauigkeit @, 160 Hz ±2 %
Frequenzbereich 10 Hz ... 1 kHz

Messbereich Weg 0,000 ... 3,9 mm
Auflösung 1 µm
Genauigkeit @, 160 Hz ±2 %
Frequenzbereich 10 Hz ... 200 Hz

Messparameter RMS, Peak, Peak-Peak, Scheitelfaktor (Crest-Faktor)
Manueller Speicher 99 Ordner á 50 Messwerten
Datenlogger Verschiedene Start-/Stopp-Trigger, Messintervall zwischen 1 s … 12 h, 50 Speicherplätze á 43200 Messwerte
Einheiten umschaltbar metrisch / imperial
Anzeige 2,8", LC Display
Menüsprachen Englisch, Deutsch, Französisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Türkisch, Polnisch, Russisch, Chinesisch, Japanisch
Spannungsversorgung Intern: LiPo-Akku (3,7 V, 2500 mAh), Extern: USB 5 VDC, 500 mA
Kopfhörer Anschluss 3,5 mm Klinke
Betriebsdauer ca. 15 … 20 h (abhängig von der Displayhelligkeit)
Betriebs- und Lagerbedingungen Temperatur: -20 ... +,65 °C, Luftfeuchtigkeit: 10% r. F. … 95% r. F. nicht kondensierend
Schutzart IP52
Abmessungen 165 x 85 x 32 mm
Gewicht 239 g
Technische Daten Beschleunigungssensor
Resonanzfrequenz 24 kHz
Querempfindlichkeit ≤ 5%
Zerstörungsgrenze 5000 g (Peak)
Betriebs- und Lagertemperatur -55 °C … +,150 °C
Gehäusematerial Edelstahl und Kunststoff
Befestigungsgewinde ¼ - 28“
Abmessungen Ø 29 x 81 mm
Gewicht (ohne Kabel) 119 g
