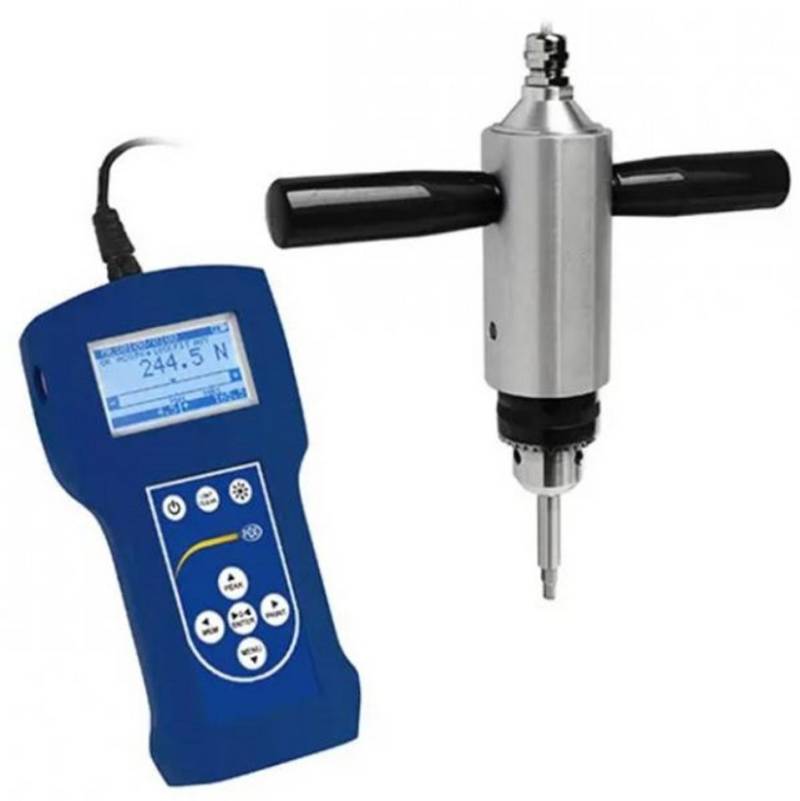

PCE Instruments Spannungsprüfer Torsionstester bis 10 Nm / Torsionssensor mit Zahnkranzbohrfutter

Produktbeschreibung

Der Torsionstester der PCE-FB TS Serie dient zur Ermittlung des Losdrehmomentes sowie des Anziehmomentes von Schrauben. Gleichzeitig kann das Torsionsprüfgerät auch als überwachendes Instrument eingesetzt werden. Der Torsionstester bietet für die Werkzeugaufnahme ein Zahnkranzbohrfutter mit zwei stabilen Haltegriffen.

Das Torsionsprüfgerät ermöglicht die Aufnahmen von Werkzeugen mit einem maximalen Durchmesser von 13 mm und bietet somit ein breites Einsatzgebiet. Der Torsionsprüfer hat zwei einstellbare Grenzwerte die das Drehen von Schrauben überwachen können und beim Erreichen der Grenzwerte den Anwender Akustisch warnen können. Somit kann der Torsionstester auch ohne Displaysichtkontakt genutzt werden. Im Display kann der Torsionstester auf einen Blick die Losdrehkraft bzw. Anziehkraft sowie den aktuellen Kraftverlauf anzeigen.

Die Abtastrate des Torsionsprüfgerätes kann individuell auf bis zu 1000 Hz eingestellt werden. Die Messdaten können während und nach der Messung an die im Lieferumfang befindliche Torsionstester PC Software übergeben werden oder bleiben im Gerät auf der Micro SD Karte gespeichert. Der Torsionstester wird mit AA Mignon Wechselakkus betrieben und ermöglicht somit einen flexiblen Einsatzort.

Modell PCE-FB 10TS

Messbereich / Auflösung
10 Nm (1 kgf-m)   /   0,01 Nm

Messunsicherheit ±0,5 % vom Messbereich

Messeinheiten Nm, Ncm, kgfm, lbfin, gfm

max. Überlast 50 %   des Messbereiches

Werkzeugaufnahme über Zahnkranzbohrfutter bis Ø 13 mm

Messrate
frei einstellbar bis 1.000 Werte / Sek.
24 Bit Prozessor (16.000.000)

Messfunktionen PEAK Funktion (MIN - MAX Hold) / Grenzwertmessung / Echtzeit-Messung mit Software

Anzeige LCD Grafik-Display 61 x 34 mm  / automatische Displayausrichtung / Hintergrundbeleuchtung

Menüführung mehrsprachig: deutsch / englisch / spanisch

Speichermöglichkeit Interner Speicher und Mini SD Kartenspeicher.

(Der Interne Speicher ist auf eine Messreihe von bis zu 6.400 Messungen begrenzt)

Speicherung
manuell - per Knopfdruck
automatisch - (einstellbar)

Schnittstelle
Seriell RS-232, 9-polig und   USB
OPTIONAL: Schaltkontaktausgang
MIN / MAX / OK (siehe unten) +, 1 Eingang

Software inkl. PC Software zum Auswerten und Steuern

Umgebungsbedingungen - 10 ... +,40 °C

Spannungsversorgung 4x Ni-MH 2700 mAh AA Akkus (tauschbar) oder  per Netzadapter ~230 V/12 V  1,2 A inkl.   auto OFF Funktion einstellbar

Akku Laufzeit ca. 20 Std. (ohne Beleuchtung ca. 45 Std.)

Abmessungen Auswertegerät 210 x 110 x 40 mm / 600 g

Abmessungen Torsionsaufnehmer Ø 50 x 185 mm / 860 g

Kabellänge zum  Torsionsaufnehmer ca. 2 m
