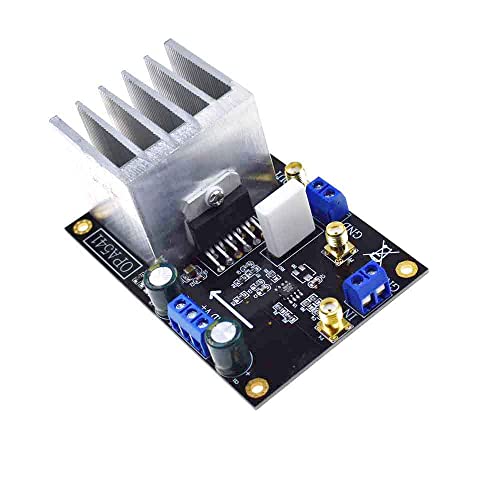

Reland Sun OPA541 AMP High Power Monolithischer Operationsverstärker 5A Strom Hochspannung Audio Verstärker Sound Amplifier Board

Produktbeschreibung

Hochspannungsverstärker OPA541; Versorgungsspannungsbereich: +/-10 V - +/-40 V Das OPA541-Modul ist ein Leistungsverstärker, der mit einer Stromversorgung bis zu 40 V betrieben kann und einen kontinuierlichen Ausgangsstrom bis zu 5 A liefert. Der interne Strombegrenzungskreis kann durch den Benutzer mit einem einzigen externen Widerstand gesteuert werden, um den Verstärker und die Last vor Fehlerbedingungen zu schützen. Geeignet für motorbetriebene Lautsprecherantrieb, Transformatorantrieb und Audio-Verstärker. Es kann auch dreieckige Wellen-, Sinuswellen- und Rechteckwellensignale verstärken. Der Stromverbrauch des Moduls ist groß, und die Stromversorgung erfordert eine gewisse Marge. Es wird empfohlen, ein Netzteil mit einer aktuellen Antriebskapazität zu verwenden, die größer als die doppelte Ausgangsstrom ist. Das Modul kann nur mit zwei Netzteilen betrieben werden. Um unnötige Störungen zu vermeiden, empfiehlt es sich, eine lineare Stromversorgung zu verwenden, die Stromversorgung sollte nicht plus oder minus 40V überschreiten. Das Ausgangssignal wird empfohlen, das SMA-zu-BNC-Kabel zu verwenden, um die Wirkung des Oszilloskops direkt zu beobachten. Schlechte Kontakte oder schlechte Qualitätsdrähte können Signaldämpfung oder übermäßiges Rauschen verursachen.
