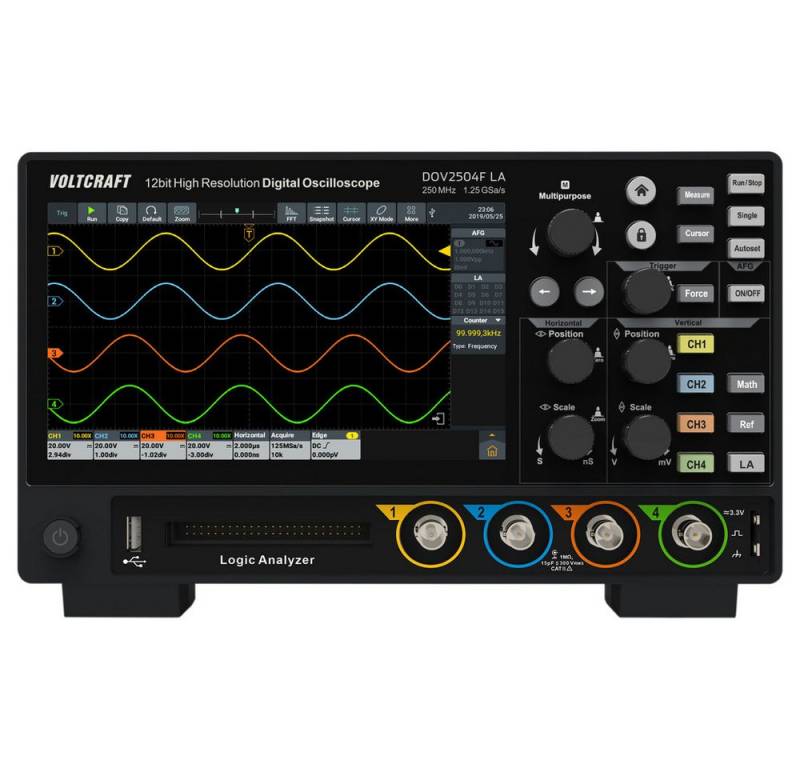

VOLTCRAFT Spannungsprüfer VOLTCRAFT DOV2504F LA Digital-Oszilloskop 250 MHz 4-Kanal 1.25 GSa/s, (DOV2504F LA)

Produktbeschreibung

Überblick

250 MHz Bandbreite
Anzahl analoge Eingänge max. 4
17,78 cm (7 Zoll) berührungsempfindlicher Touch-Bildschirm, unterstützt Gestenbedienung
Echtzeit-Sampleerfassung mit 50.000 wfms/s, Segmenterfassung 700.000 wfms/s
16-Kanal-Logik-Analyzer
ADC mit hoher 12-bit Auflösung
Abtastrate: Ein Kanal (1,25 GSa/s), zwei Kanäle (625 MSa/s oder 1,25 GSa/s), alle Kanäle (625 MSa/s)
AWG integriert

Beschreibung

Hochwertig, innovativ und kompakt
Die DOV-Oszilloskop-Serie von Voltcraft besticht durch eine ganze Reihe technischer Highlights und höchsten Bedienungskomfort: Ein Analog-Digital-Wandler mit 12-bit-Auflösung gehört ebenso zur Grundausstattung wie USB-, LAN- und HDMI-Schnittstellen. Im Zentrum steht das 7-Zoll-Touchdisplay, mit einer Auflösung von 1024 x 600 Pixeln. Es reagiert nicht nur auf Berührungen, sondern auch auf Gesten und macht damit umständliche Menübedienung weitestgehend unnötig.
Hervorragende technische Daten
Alle digitalen DOV-Oszilloskope von Voltcraft arbeiten mit einer maximalen Abtastrate von 1,25 GSa/s. Die Echtzeit-Erfassung liegt bei 50.000 wfms/s und die Segmenterfassung bei 700.000 wfms/s, wodurch auch unregelmäßige Signale schnell und exakt erfasst werden können. Die horizontale Abtastgeschwindigkeit reicht von 1 ns/div bis 1000 s/div (1-2-5 Schritt).
Zahlreiche Triggerfunktionen
Eine der Stärken der DOV-Serie von Voltcraft liegt in den umfangreichen Triggerfunktionen. Auch schwer zu trigggernde Signale können dank der Triggertypen Flanke, Video, Impuls, Steigung, Runt, Fenster, Timeout, Nth, Logik, RS232/UART, I2C, SPI, CAN, LIN-Trigger eingefangen werden.
Spezifikationen des Voltcraft DOV2504F LA
Das DOV2504F LA verfügt über 250 MHz Bandbreite und vier analoge Eingänge. Die Signalaufzeichnungslänge beträgt 100 M und für übersichtliche Darstellung und Auswertung ist die Echtzeit-Signalwellenanzeige auf dem PC möglich. Als Trigger-Quellen stehen die vier Eingänge CH1 bis CH4 sowie der 16-Kanal-Logik-Analyzer zur Verfügung. Es kann zwischen den Erfassungsmodi Sample, Spitze, hohe Auflösung, Mittelwert und Segmentierung gewählt werden. Die vertikale Empfindlichkeit ist von 200 µV/div bis 10 V/div einstellbar.
Integrierter Arbiträr-Funktionsgenerator
Für spezifische Fehlersuchen ist ein Arbiträrgenerator (AWG) mit einer Abtastrate von 160 MSa/a, einer vertikalen Auflösung von 14 bit bei einer maximalen Frequenz von 30 MHz integriert.
Lieferpaket mit Zubehör
Das Voltcraft DOV2504F LA wird mit USB Type-C Netzteil, USB-Kabel, vier Prüfspitzen sowie zwei Probenjustierset geliefert. Des Weiteren gehören ein BNC-Kabel, eine Software mit englischer Anleitung auf CD, eine Kurzanleitung sowie das Sicherheitsdatenblatt zum Paket

Eigenschaften

Aufzeichnungslänge 100 M
Echtzeit-Signalwellenanzeige auf dem PC
Schnittstellen: USB, LAN, HDMI
Display-Auflösung: 1024 x 600 Pixel, 16:9
Horizontale Abtastgeschwindigkeit: 1 ns/div - 1000 s/div, 1-2-5 Schritt
Erfassungsfunktionen: Sample, Spitze, hohe Auflösung, Mittelwert, Segmentierung
Trigger-Quellen: CH1, CH2, CH3, CH4, LA
Triggertyp: Flanke, Video, Impuls, Steigung, Runt, Fenster, Timeout, Nth, Logik, Nth, Logik, RS232/UART, I2C, SPI, CAN, LIN-Trigger
Vertikale Empfindlichkeit: 200 µV/div-10 V/div
AFG Abtastrate: 160 MSa/a
AFG vertikale Auflösung: 14 bit
AFG maximale Frequenz: 30 MHz

Lieferumfang

Oszilloskop
USB Type-C Netzteil
USB-Kabel
4 x Prüfspitzen
2 x Probenjustiersets
BNC-Kabel
Software +, englische Anleitung auf CD
Kurzanleitung
Sicherheitsdatenblatt

Hinweis

VOLTCRAFT DOV-PP116 Logic Analyzer Kabel bei Bedarf separat bestellen
