VOLTCRAFT Spannungsprüfer VOLTCRAFT LCR-500 LCR Messbrücke digital Datenlogger CAT I Anzeige (C, (LCR-500)

Produktbeschreibung

Überblick

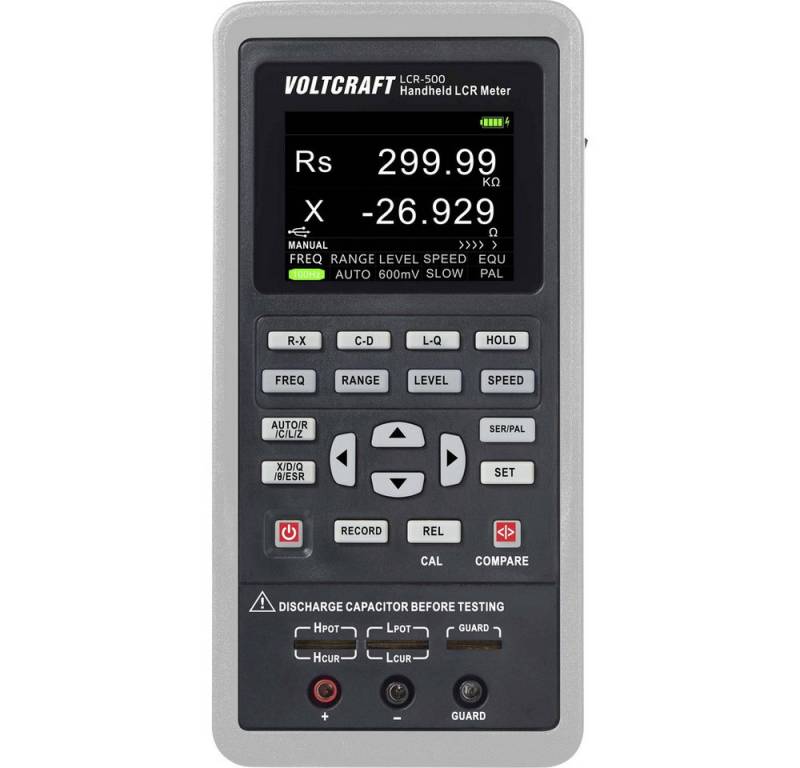

LCR-Handmessgerät
7,11 cm (2,8 Zoll) LCD TFT-Farbdisplay
40.000 Counts
0,25 % Genauigkeit Widerstand
0,4 % Genauigkeit Kapazität
10 wählbare Prüffrequenzen
Prüfparameter: Primär und sekundär
Manuelle und automatische Messungen
Einstellbare Messhäufigkeit: Hoch (4 Mal/s), Mittel (2 Mal/s), Niedrig (1 Mal/s)
Gehäuse mit Aufstellvorrichtung

Beschreibung

Messung von Induktivität (L), Kapazität (C) und Widerstand (R)
Dank seiner kompakten Bauform eignet sich das Voltcraft LCR-500 nicht nur für die Bauteilprüfung am Arbeitsplatz, auch bei Service- und Wartungsarbeiten liefert das handliche Messgerät schnell und zuverlässig exakte Ergebnisse.
Variable Parameter und präzise Messergebnisse
Für alle Messungen stehen wahlweise drei oder fünf Anschlüsse zur Verfügung. Je nach Anforderung können zehn Prüffrequenzen zwischen 100 Hz und 100 kHz sowie diverse primäre (C/L/R/Z) und sekundäre Parameter (D/Q/X/theta/ESR) ausgewählt werden. Auch die Messhäufigkeit ist einstellbar: wahlweise ein, zwei oder vier Mal pro Sekunde. Alle Messungen können sowohl manuell als auch automatisiert erfolgen. Um exakte Messergebnisse zu erhalten, kann eine Kalibrierung sowohl im offenem als auch im kurzgeschlossenen Schaltkreis vorgenommen werden.
Konkrete Auswertung
Das Voltcraft LCR-500 ermittelt Werte mit einer Genauigkeit von 0,25 % bei Widerstands- und 0,4 % bei Kapazitätsmessungen. Das 2,8 Zoll LCD TFT-Farbdisplay zeigt die Messergebnisse mit einer Auflösung von 40.000 Counts an. Über die USB-Schnittstelle können alle Messungen, Ergebnisse und Analysen auch auf dem PC dargestellt werden.
Handlicher Begleiter
Ob auf der Werkbank oder im Schaltschrank: Mit seinem praktischen Aufsteller lässt sich das Voltcraft LCR-500 überall optimal positionieren. Viel Bewegungsfreiheit bietet der integrierte Gürtelhalter, in dem das Messgerät rüttelfest und sturzgeschützt fixiert ist.
Lieferung mit Zubehör
Neben dem LCR-Messgerät befinden sich ein Type-C Datenkabel, das AC-Netzteil, ein Paar Prüfleitungen mit Bananensteckern und Krokodilklemme sowie eine Kurzschlussplatte und die Bedienungsanleitung im Lieferpaket

Eigenschaften

Prüffrequenzen: 100 Hz, 120 Hz, 400 Hz, 1 kHz, 10 kHz, 40 kHz, 50 kHz, 75 kHz, 100 kHz
Primäre Parameter: C/L/R/Z
Sekundäre Parameter: D/Q/X/theta/ESR
Messhäufigkeit: Hoch (4 Mal/s), Mittel (2 Mal/s), Niedrig (1 Mal/s)
Korrekturfunktionen: Kalibrierung offener Schaltkreis, Kalibrierung kurzgeschlossener Schaltkreis
Prüfleitungen: 3 Anschlüsse / 5 Anschlüsse, schaltbar
Unterstützt Bedienung und Messung per PC
Aufzeichnungs- und Analysefunktionen
Gürtelhalter mit doppeltem mechanischem Schutz, rüttelfest und sturzgeschützt

Lieferumfang

LCR-Messgerät
Type-C Datenkabel
AC-Netzteil
1 Paar Prüfleitungen mit rotem/schwarzem Bananenstecker und Krokodilklemme
Kurzschlussplatte
Bedienungsanleitung +, CD +, Tragetasche
